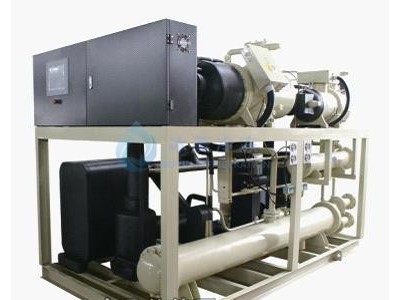

冰菱超低温制冷设备复叠超低温机组特点
低温/超低温制冷机组是我公司主要技术人员集数十年中低温冷水机组设计经验，综合国内外同类产品的先进技术而设计开发的新一代低温/超低温制冷机组，具有高效、节能、环保、高可靠性等特点，多项先进技术的应用，使该产品的综合技术水平达到水平，该产品已获国家。
FDHSCL复叠低温机组的高温级与低温级主机均采用台湾汉钟半封闭螺杆压缩机；系统关键零部件及电气控制元件均采用品牌产品，性能可靠；蒸发冷凝器采用板式换热器提高机组的能效比，控制系统采用PLC（可编程控制器）控制，制冷剂采用符合环保标准的R404A与R23,加上技术的全温度工况技术的应用，使该机组能为环境模拟试验室的运行提供的解决方案。
冰菱超低温制冷设备复叠超低温机组型号表示方法
冰菱超低温制冷设备复叠超低温机组主要用途与适用范围
该机组以纯酒精为载冷剂，可提供-85℃～-40℃的载冷剂，作为各种工艺用冷源的主机。
冰菱超低温制冷设备复叠超低温机组主要性能
本产品的设计、制造、检验参照执行以下标准：
GB/T 18430.1-2007 《蒸气压缩循环冷水（热泵）机组 工业或商业用及类似用途的冷水（热泵）机组》
主要技术参数和性能指标：
压缩机数量： 2
适用电源： 3N 380V 50Hz
制冷剂： 高温级 R404A 低温级 R23
板式蒸发器： 管径-进出水管皆为DN65 进出水方向-上进下出
连接方式-法兰连接 水流量-10.8m3/h
水冷冷凝器： 管径-进出水管皆为DN80 进出水方向-下进上出
连接方式-法兰连接 水流量-20m3/h
外形尺寸： 3200mm×1600mm×2050mm（长×宽×高）
机组重量： 2700kg
说明：1标准工况-高温级：蒸发温度-10℃，冷凝温度40℃
低温级：蒸发温度-55℃，冷凝温度-5℃
冷却水进水温度30℃ 冷却水出水温度35℃
2名义工况-高温级：蒸发温度-38℃，冷凝温度40℃
低温级：蒸发温度-85℃，冷凝温度-33℃
冷却水进水温度30℃ 冷却水出水温度35℃
3制冷量、输入功率、冷却水和冷冻水流量皆为名义工况下参数。
冰菱超低温制冷设备复叠超低温机组主要结构
该冷水机组主要由半封闭螺杆压缩机、外置油分离器、水冷冷凝器、预冷器、球阀、过滤器、电子膨胀阀、蒸发冷凝器、经济器、回热器、膨胀容器、喷液装置和电气控制系统等组成。
